 馬力機電工程師通過以下方法教會您,單級旋片真空泵的如何安裝與啟動、單級旋片真空泵進出氣口如何進行連接，單級旋片真空泵相關維護和保養注意事項，及單級旋片真空泵的安全搬運，安裝與放置的必備條件的知識。

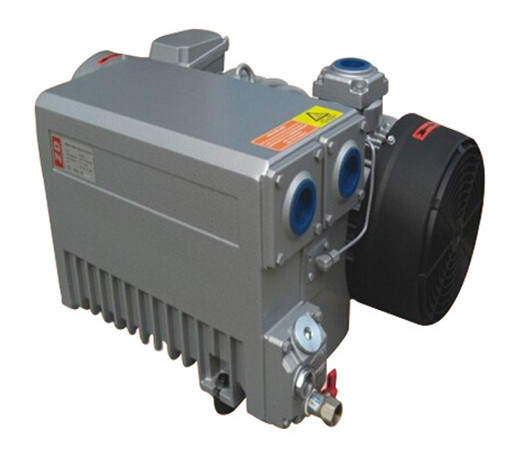

               （圖樣來源）臺冠MLV0063B旋片吸氣泵

基礎知識

（一）、油循環過程了解

1.真空泉需用油來密到間限,潤滑葉片及帶走氣體壓縮產生的熱量

2.真空泵的供油孔位于真空泵的吸氣側(低壓區)

3.真空泵的油收集器位于真空泵的排氣側(高壓區)油分離器下部

4.在排氣側和吸氣側的壓差作用下,真空泵油通過油管從油分離器進入真空泉吸氣側

5.注入真空腔的油連同被吸入的氣體,以油霧形式排到油分離器內,被分離后積聚在油分離器底部

6.被排氣過濾器(E)分離出的油,積聚在油分離器底部。若真空泵裝有浮子閥或回油管,那么通過浮子閥或回油管,積聚在油分離器上部的油可回到真空泵腔內

（二）、冷卻方式了解

真空泵的冷卻方式如下:

1、通過真空泵及油分離器表面散熱

2、通過驅動電機的風扇輪散熱

3、通過工藝氣體

1、通過來自真空泵軸上的風扇的氣流

（三）、安全常識

1.此真空泵安裝說明書詳細描述了真空泵的搬運,安裝、使用、維護、故障排除及維修

2.此真空泵用于工業領域,安裝必須由專業人員操作

3.安裝使用真空泵前,請務必閱讀理解使用說明書。如有疑問請隨時和本公司聯系。

重要提示

1.安全注意事項

此真空泵按照專門技術和安全標準制造,如果安裝和使用不當,會出現危險情況和造成傷害。

2、油霧

小心!謹慎!

1.非本公司提供的排氣過濾器,其外表雖然相似,但不具備應有的特性功能,中有使用本公司提供排氣過濾器,才能確保安全

2.真空泵排出的氣體中含有微量殘油,長期吸入有害健康,排放工藝氣體的房間必須有良好的通風條件

3、搬運

1）.真空泵搬運前,請確保已排盡真空泵油

2）.真空泵注入油后,不能再搬運,傾斜真空泵會使大量油進入泵腔內,啟動真空泵時會立即損壞葉片及真空泵

二、安裝與啟動注意事項

注意:請務必遵守真空泵安裝的必備條件,尤其是真空泵需得到充分冷卻,不然將損壞真空泵及臨近設備

（一）、安裝與啟動

注意:請務必遵守真空泵安裝的必備條件,尤其是真空泵需得到充分冷卻,不然將損壞真空泵及臨近設備

1,安裝環境

1.請確保真空泵安裝非爆炸區域內

2.請確保真空泵的安裝符合以下條件

3.環境溫度:530C

4.環境壓力:大氣壓力

5.請確保真空泵水平放置

6.請確保真空泵安裝處于良好的通風環境,請確保真空泵與相鄰物體之間有至少20cm間距,才能確保真空泵能充分冷卻

7.請確保真空泵表面不接觸易燃物(塑料,木材,紙,紙板,電子產品)

8.請確保不觸及運行中的真空泵

9.請確保真空泵安放易于看到油窗(0)

10.請確保有足夠的空間易于加油,放油更換排氣過濾器

（二）、進氣口的連接方法

1.如果所抽氣體中含有灰塵或其它外來固體顆粒,請確保真空泵順氣流方向安裝合適的過濾器

2.請確保真空進氣管的密封性,確保連接的管道不在真空泵連接處產生壓力,必要時加裝波紋管

3.請確保進氣管的積定口徑不小于進氣口通徑

4.請確保進氣管內無外來顆校(如焊活等)

5.如真空系統容積大到足以回吸真空泵油或是幾臺真空泵合用同管道,需在吸氣管道上安裝于動政自動止回兩

6.如果真空裂抽除含有可最性(如蒸氣等)的氣體,離在吸氣管道上安裝關閉閥,接液支管和排水潤以便從管道中排冷物、排氣口連接方法

7.請確保排氣管道適合真空泵氣體的排放

8.氣管應斜著離開真空,或使用氣液分離器或有排水閥支管,以免液體回流到真空泵

9.注意!由絕像材料制造的排氣管會產生靜電,會導致油霧爆炸,排氣管必須由導電材料制造,或采取措施防止靜電氣

10.請確保電源的電壓和頻率與電動機銘牌一致

11.請確保電動機按日62041標準安裝電動機過載器

12.可移動的真空系安裝,應使用移動掛線

二、安裝與放置的必備條件

1.請各必遵守“安裝必備條件”

1.放置或安裝真空泵在合適的位置。

2.電器連接必須由專業人員操作,必須正確連接電動機,必須正確連接接地線

3.注意!電動機的旋轉方向不正確,會在短時間內損壞真空泵。

4.自動真空泵前,請確保真空泵旋轉方向正確

5.點動電動機,根據箭頭指示標確定轉子旋轉方向

重要警示

1.注意!新交付的真空泵內沒有油。

2.真空泉無油運轉,會在短時間內損壞真空泵

3.動真空泵前,必須確定已注滿油。

4.注意!進氣口加油將導致葉片斷裂并損壞真空泵,真空泵油只能從加油孔(N)注入

5.主意!真空泵工作時,油分離器內充滿高溫高壓的油霧,如加油孔敞開,有被熱油霧燙傷的危險。

6.注意!真空泵運轉時必須擰緊加油塞,只有停止真空泵運轉,才能旋下加油塞請確保!如油塞的密封圈必須完好無損,必要時請務必更換

7.請確保!油位在油窗的“MN”和“MAX”的標記之間

8.主意!當進氣口沒有關閉或被橡膠墊封住時,真空泵啟動較難

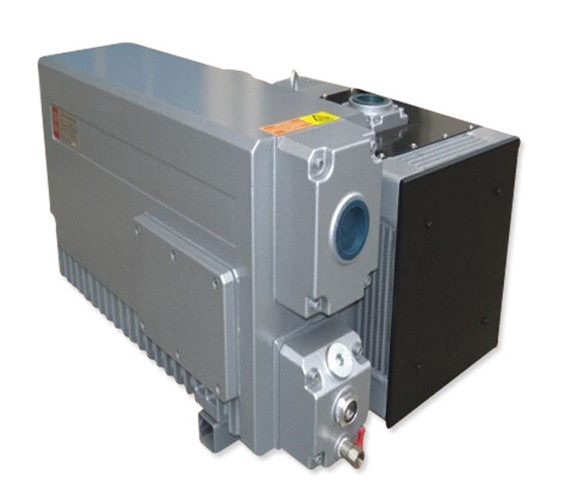

                （圖樣來源）臺冠MLV0250環保旋片真空泵

四、維護和保養注意事項

1.真空泵的維護時間用戶根據工作環境而定。

2.每日需維護事項:檢查油位及油的顏色

注意!真空泵油是光亮,清晰的。若油靜止沉淀后混濁,且有不能消失的物質或油發黑,必須更換真空泵油

注意!油的壽命取決于工作環境。抽取干凈,干燥的氣體及溫度在100℃的工作環境以下,一般每隔500200作小時必須更換油2.每星期需維護事項:檢查真空泵漏油,如果漏油,請維修真空泉

3.每個月需維護事項:檢查排氣過濾器阻力,由電動機的電流變化來測定,以確認是否需更換排氣過濾器。

4.檢查進氣過濾器,必要時,請清洗(用壓縮空氣)或更換進氣過濾器芯

（一）、定期需維護事項:

1)請確保,真空泵腔內無灰坐、無污垢,必要時請清洗真空泵內腔

2)請清洗、風葉、風葉罩、盤形翅片油管(用壓縮空氣)

3)每年需維護事項:請更換進氣過濾器芯

以下情況請更換排氣過濾器芯

1)請清洗真空泵:注意:變黑,變質的油能阻塞油管的冷卻管

注意:變黑,變質的油會使真空泵潤滑不足,會引起真空泵溫度過高。會損壞真空泵按照50%真空泵油,50%石臘油或柴機燃油的比例調配2作為清洗劑,在確保真空泵內舊機油已排盡后,注入清洗劑,關閉進氣

口,使真空泵至少運轉30分鐘,排放盡清洗劑

2)注意:使用石臘油或柴機燃油作清洗劑,啟動泵后會有異味,運轉一段時間后異味會逐漸消失
