- 產品分類：小型螺桿真空泵

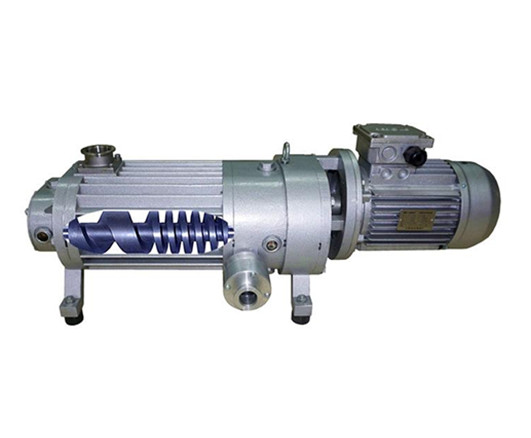

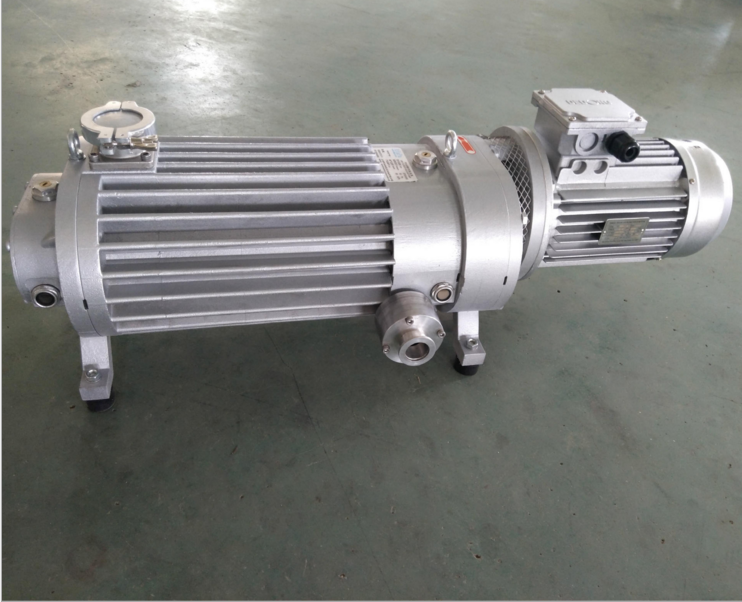

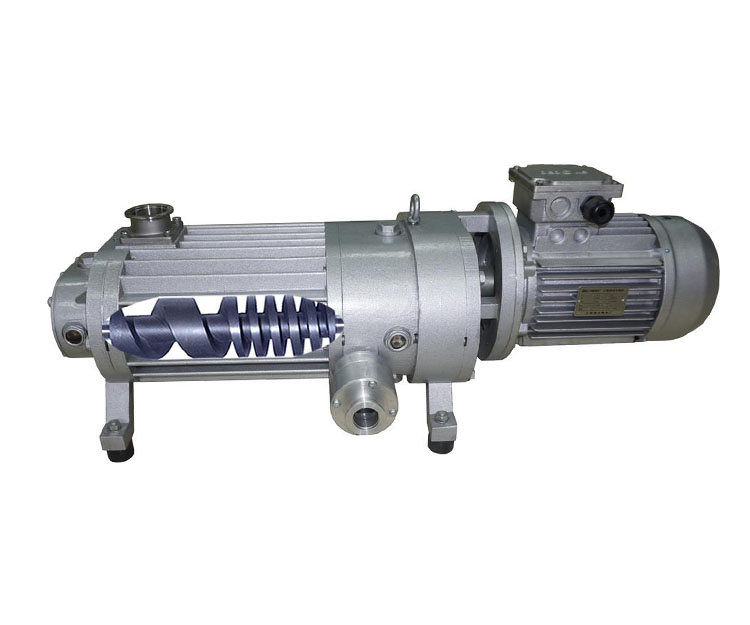

- 名稱：小型螺桿真空泵
- 型號：TGB020/050/080
- 產品特性：采用風冷結構，使用更方便、簡單。 節約人力,維護周期長達數千至上萬小時,高可靠性低故障
|
Model |
Unit |
TGB020 |
TGB050 |
TGB080 |
|
抽氣速率 |
m3/h |
20 |
50 |
80 |
|
極限真空 |
Pa |
3 (50) |
3 (50) |
3 (50) |
|
配載電動機 |
kW |
0.75 |
1.5 |
2.2 |
|
轉速 |
rpm |
2,900 |
2,900 |
2,900 |
|
連接口 |
||||
|
進氣口連接 |
mm |
KF25 |
KF40 |
KF40 |
|
排氣口連接 |
mm |
KF25 |
KF25 |
KF25 |
|
冷卻 |
風冷 |
|||
|
潤滑 |
全合成齒輪油100# |
|||
|
密封類型 |
||||
|
進氣端(HV) |
雙唇特富龍密封/雙唇橡膠密封 |
|||
|
排氣端(LV) |
雙唇特富龍密封/雙唇形密封/機械密封 |
|||
|
噪音 |
dB |
69 |
70 |
71 |
|
重量 |
kg |
36 |
53 |
62 |

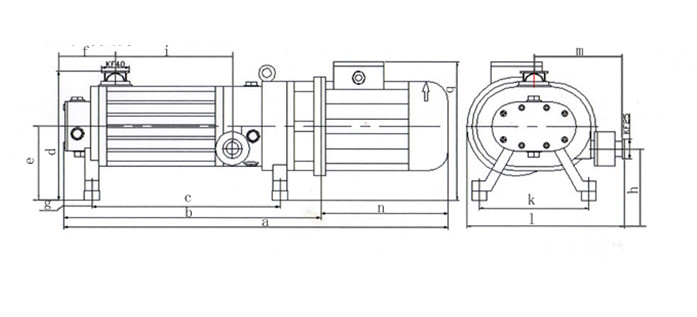

注：q為電機高度尺寸，具體尺寸按實際電機來算
a 前面為普通電機尺寸圖，后面有防爆電機尺寸 電壓380V/220V
a
b
c
d
e
f
g
h
i
k
l
m
TGB020
670/720
440
315
215
125
100
50
100
290
190
270
167
TGB050
780/820
516
378
261
125
100
50
125
335
220
310
185
TGB080
860/910
571
433
261
150
110
60
125
390
220
310
185

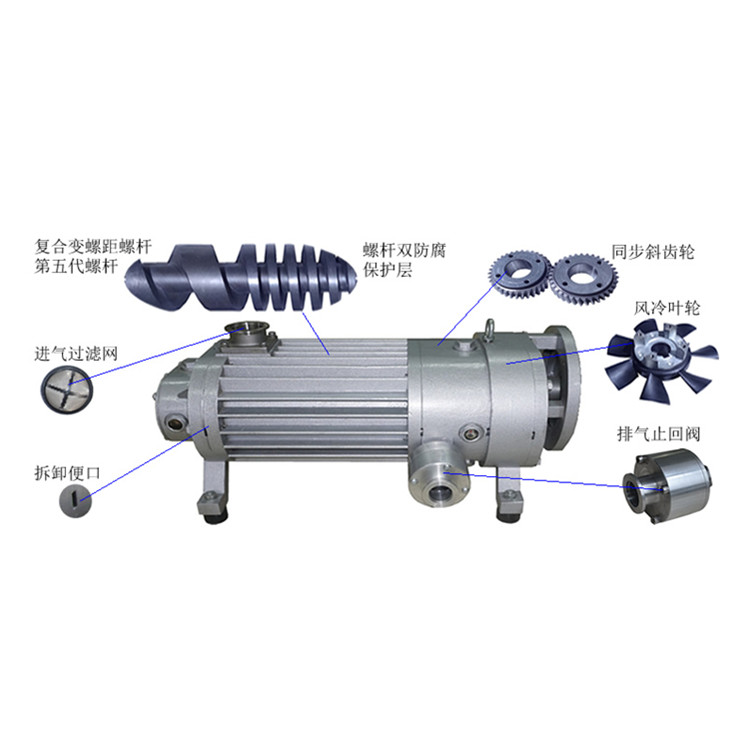

性能特點：

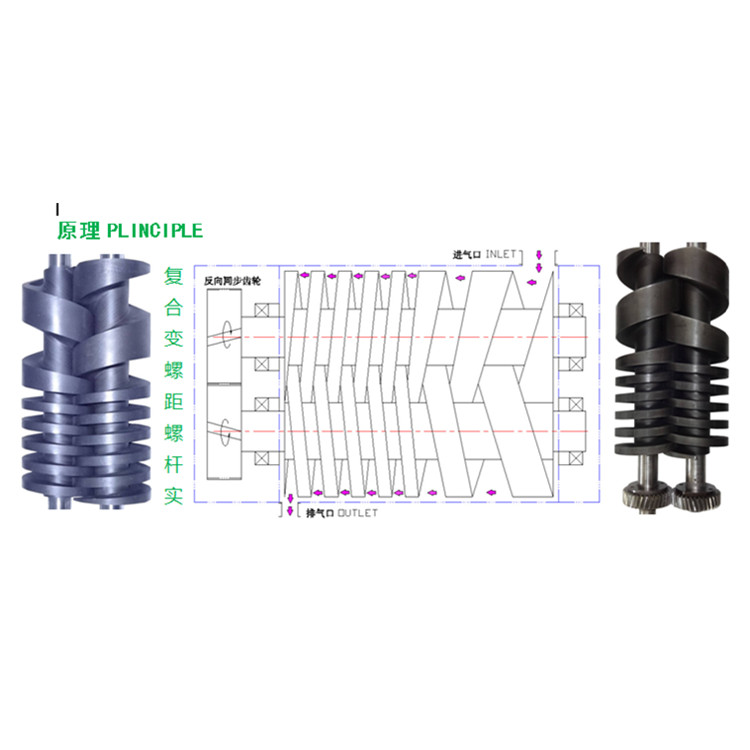

1.先進的技術，采用先進的第五代復合變螺距螺桿技術。
2.環保-無油無水無污染,可獲得清潔真空。
3.被抽物料可回收利用，特別適用于油氣回收、溶媒回收、特氣回收等行業節能，采用變螺距節能技術，可減少30%的能耗。
4.耐化學腐蝕，具有多層抗腐蝕保護層，可適應較惡劣工況風冷，采用風冷結構，使用更方便、簡單。
5.節約人力,維護周期長達數千至上萬小時,高可靠性低故障。
6.清洗方便，泵腔內若有污物，可打開進排氣口，開啟泵后倒入清洗劑即可清洗，結構簡單，維護、保養方便，耗材少。
7.極限真空高，可達3Pa及更高，工作區域寬,從極限真空到大氣壓可連續運行，易損件潤油20000/H更換一次。
8.可靠的密封結構，采用唇形密封、機械密封和氣體密封結構，排氣通暢，具有良好的液體處理能力。
9.重量輕，采用新型輕型材料，重量較輕（女士可抬動）。
10.溫度低，采用新型材料及新型結構，散熱更，噪音低，采用高精度加工零件，泵腔內無摩擦，噪音較低。
制藥工藝、化學工藝、溶媒回收、特氣回收、油氣回收、薄膜制備、生化檢測分析、半導體、微電子、太陽能 、材料處理等相關設備及工藝流程。
復合變螺距技術/環保/無油/無水/清潔真空/溶媒回收/特氣回收/耐腐蝕/節能省人力/高真空/易清洗/低故障
2.進氣過濾消音器的清洗，過濾消聲器過濾棉的清洗很重要，它直接影響真空泵的流量和壽命，每月至少清洗一次，請將
消聲器擰下，拆開消聲器端蓋，取出過濾棉，用清水沖洗干凈，涼干，再安裝好使用。如果不能清洗干凈，請更換過濾棉。
3.使用時請將底座和減震腳固定螺栓擰緊，盡量放在通風潔凈的地方。
4.真空泵工作時，嚴禁觸及機上任何元件。
5.本產品為無油真空泵，嚴禁加油潤滑。
6.產品長期不使用時，請將其清理干凈，放在通風干燥的地方。
1.正確選擇跟產品銘牌上相符合的電源與電容器，電源電壓超出使用范圍或電壓波動大時，請加穩壓裝置后再使用。
2.本產品使用環境溫度-10至+40℃海拔不高于1500m，超過1500m使用高原型真空泵。使用時，盡量放置于通風清潔場所。
3.選用合適的進氣過濾消聲器，并定期清洗或更換。
4.該產品使用的介質為空氣，如需用于其它的介質，請咨詢本公司400-833-1195
5.當延長電源線時，應考慮電壓降。
